柴油發電機三相四線接線方法（2025年03月22日更新）

?一、接線原理?

1. ?三相四線制結構?

• 柴油發電機輸出四根線：三根火線（L1/L2/L3，相位互差120°）和一根中性線（N）?。

• 火線間電壓為380V（工業動力電），火線與零線間電壓為220V（民用單相電）?。

• 采用星形聯結法：三組線圈末端（X、Y、Z）連接形成中性點，引出N線；另一端（A、B、C）分別引出三根火線?5。

2. ?核心目標?

• 實現三相負載平衡，避免因單相負載過大導致電壓波動或設備損壞?。

•

?二、接線步驟?

1. ?基礎接線?

• ?火線連接?：將發電機的三根火線（L1/L2/L3）分別接入設備的對應三相接口?。

• ?中性線連接?：N線（零線）接入設備的零線接口?。

• ?接地保護?：發電機的保護接地線（PE/E）需單獨連接到設備的接地端子，接地線截面積需≥2.5mm2銅線，且接地電阻≤4Ω?。

2. ?負載匹配?

• 優先接入三相平衡負載（如三相電機），若需接單相設備（如照明），應分散接入不同火線，避免集中于同一相導致失衡?。

• 大功率單相設備建議通過變壓器轉換電壓后再接入?。

3. ?控制方式適配?

• ?手動/一鍵啟動機組?：輸出端為U、V、W、N四線，需手動合閘或通過控制屏操作啟動后接入負載?。

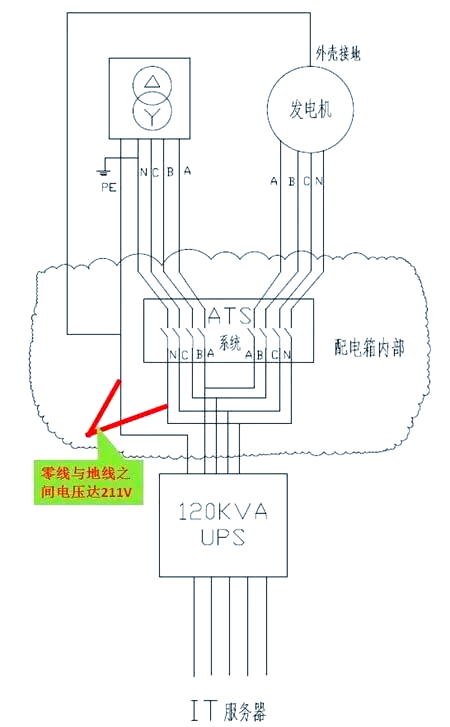

• ?全自動機組?：通常集成ATS開關，自動切換市電與發電機電源，需按說明書配置控制信號線?。

?三、注意事項?

1. ?安全規范?

• 接線前確保發電機完全斷電，避免觸電風險?。

• 接地線必須獨立敷設，禁止與中性線混接或共用?。

2. ?運行監測?

• 啟動后需觀察電壓（穩定在400V±5%）、頻率（50Hz±0.5Hz），若波動需調整油門或負載分配?。

• 三相電機需檢查相序，若旋轉方向錯誤，任意調換兩火線即可修正?。

3. ?維護要求?

• 定期檢查接線端子是否松動、氧化，及時清潔或更換?。

• 長期停用需斷開電池正負極，避免漏電?。

?四、參考圖解建議?

• ?實物接線圖?：可參考網頁?中描述的“柴油發電機實物接線圖”，明確四線分配及負載連接邏輯。

• ?星形聯結法示意圖?：網頁?提供了三相四線制星形接法的原理圖，適合理解中性點與火線的關系。

• ?接地與電瓶接線細節?：網頁?的農用三輪發電機指南包含接地線規格和電池接線步驟的圖文說明。

若需進一步指導，建議結合具體機型說明書或聯系專業電工操作。
