柴油發電機與市電切換接線圖柴油發電機與市電切換接線方案及相關技術要點，結合不同場景需求進行分類說明：

一、手動切換接線方案

?核心組件?

使用三相四線手動切換閘刀開關，通過機械操作實現電源切換。

?接線方式?：

中間四線端子接入負載輸出線

上方四線端子接市電輸入

下方四線端子接發電機輸出端?16

?操作流程?：

市電正常時閘刀推至上方；停電后手動下推閘刀切換至發電機供電?1

?適用場景?

小功率非連續供電需求（如臨時施工、備用照明），成本低但需人工干預?36

二、自動切換接線方案

?基礎控制模塊?

?控制器選型?：采用HGM9520等專用控制器，支持市電失效自動啟動發電機（AMF模式）及孤島模式切換?28

?信號檢測?：

市電側安裝電流互感器（CT）檢測負載超限?27

通過220V信號線連接市電柜與控制器，觸發發電機自啟動?7

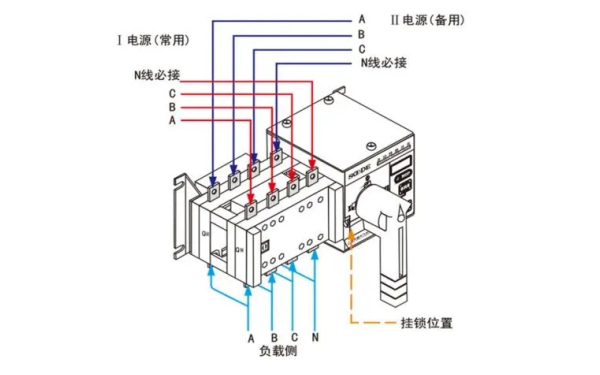

?雙電源切換柜接線?

?主電路連接?：

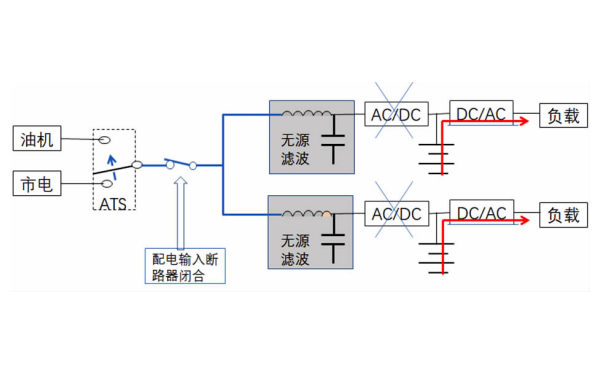

市電進線接入ATS（自動轉換開關）主電源端

發電機輸出接入ATS備用電源端

負載端連接ATS輸出端子?57

?控制邏輯?：

市電斷電→控制器啟動發電機→電壓穩定后ATS切至發電機側

市電恢復→ATS優先切回市電→發電機冷卻后停機?

?安全防護設計?

設置機械/電氣互鎖，防止市電與發電機并聯反送電?

控制器電源B+/B-使用≥2.5mm2導線，電池負極可靠接地?

速度傳感器采用屏蔽線連接，屏蔽層接控制器接地端?

三、典型接線圖特征（根據文獻描述歸納）

?市電-發電機并聯模式?

控制器設定市電帶載閾值，超限部分由發電機補充，需配置市電CT?

?應急系統接線示例?

包含主斷路器、聯鎖接觸器、電壓監測模塊，適用于100-1000kW機組?

?無擾動切換裝置?

采用同步檢測技術，切換過程負載電壓波動≤5%，適用于精密設備供電?

四、注意事項

三相負載需平衡，單相設備優先分散接入不同相線?

大功率機組（＞100kW）必須配置獨立配電室及合規接地系統?3

自動切換系統需定期測試接觸器動作同步性及延時參數（推薦20-40秒切換窗口）

注：具體接線圖需根據機組功率、控制器型號及當地電氣規范確定，建議參考設備手冊或聯系廠家獲取定制化圖紙?。
