大澤動力解析星三角降壓啟動電氣原理圖和接線圖

星三角降壓啟動電氣原理圖

• 主電路：主要由斷路器 QS、主接觸器 KM、星接觸器 KMY、三角接觸器 KM△、熱繼電器 FR 和電動機 M 組成。斷路器 QS 用于切斷電源，保護電路；主接觸器 KM 用于控制主電路的通斷；星接觸器 KMY 在啟動時將電動機繞組接成星形；三角接觸器 KM△在啟動完成后將電動機繞組接成三角形；熱繼電器 FR 用于過載保護，當電動機過載時，熱繼電器的觸點會斷開，切斷控制電路，使電動機停止運行。

• 控制電路：由停止按鈕 SP、啟動按鈕 ST、時間繼電器 KT 等組成。停止按鈕 SP 用于停止電動機運行；啟動按鈕 ST 用于啟動電動機；時間繼電器 KT 用于控制星形啟動時間，當時間繼電器延時到達設定時間后，其觸點動作，切換電動機繞組的接法，從星形連接轉換為三角形連接。

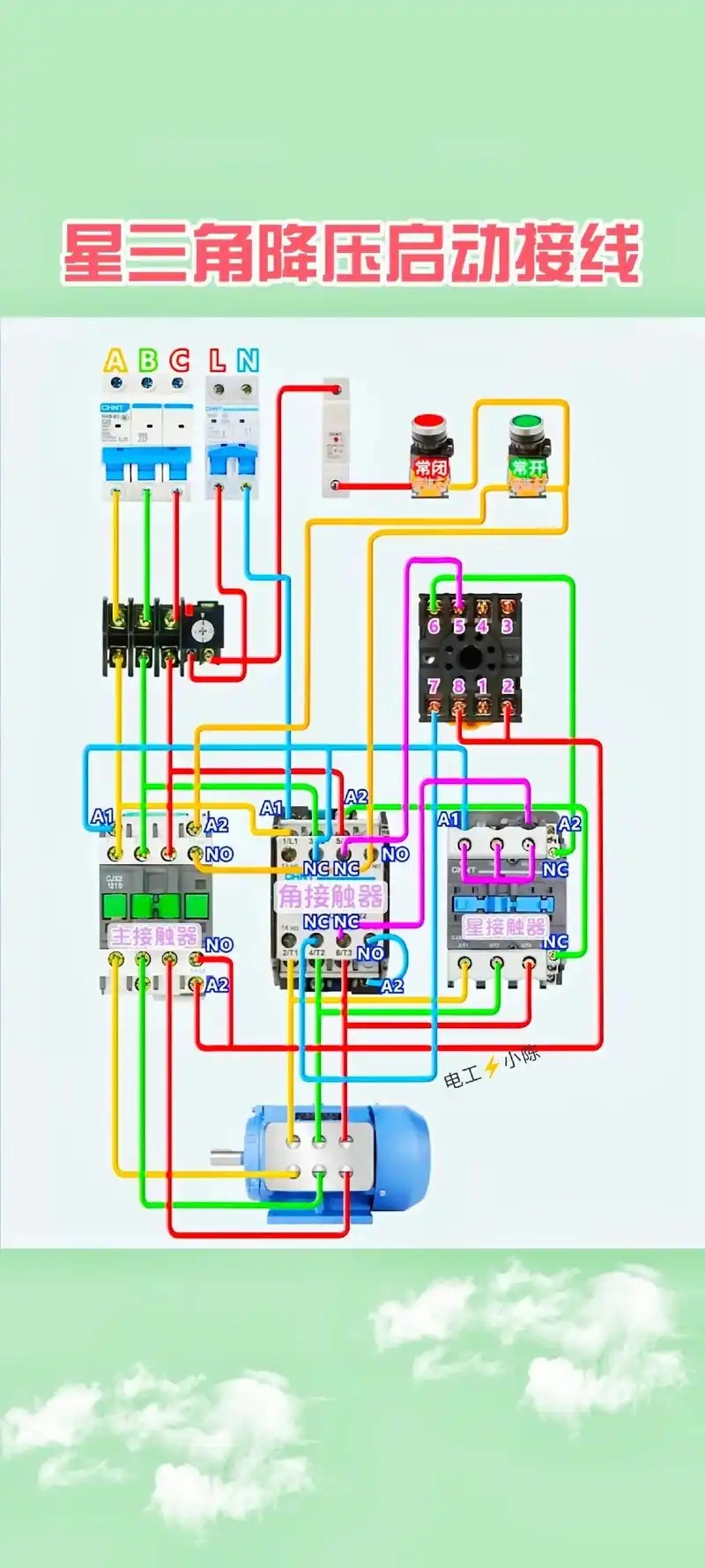

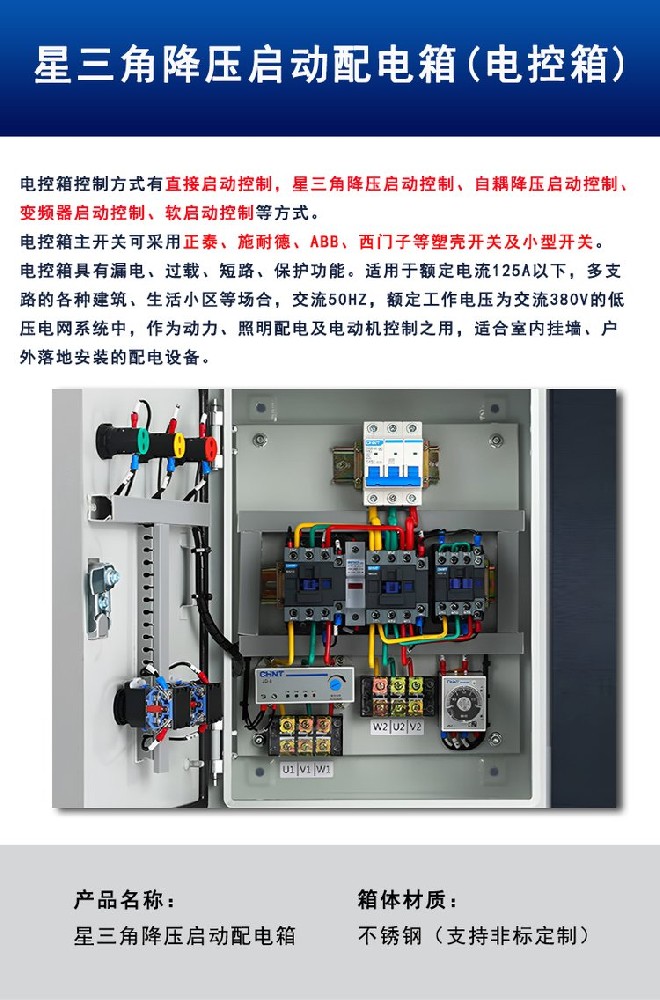

星三角降壓啟動接線圖

• 電動機接線：電動機的三相繞組共有六個外接端子，分別標記為 U1、V1、W1、U2、V2、W2。在星形啟動時，將 U2、V2、W2 三個端子連接在一起，U1、V1、W1 三個端子分別接主接觸器 KM 的三個主觸點；在三角形運行時，將 U1 與 W2、V1 與 U2、W1 與 V2 分別連接，然后再分別接主接觸器 KM 和三角接觸器 KM△的主觸點。

• 接觸器接線：主接觸器 KM 的線圈一端接電源，另一端通過停止按鈕 SP、啟動按鈕 ST、時間繼電器 KT 的常閉觸點和星接觸器 KMY 的常閉觸點連接到電源；星接觸器 KMY 的線圈一端接電源，另一端通過時間繼電器 KT 的常閉觸點和三角接觸器 KM△的常閉觸點連接到電源；三角接觸器 KM△的線圈一端接電源，另一端通過時間繼電器 KT 的常開觸點和星接觸器 KMY 的常閉觸點連接到電源。

• 時間繼電器接線：時間繼電器 KT 的線圈一端接電源，另一端通過啟動按鈕 ST 和主接觸器 KM 的常開觸點連接到電源。時間繼電器 KT 的常閉觸點串聯在星接觸器 KMY 的線圈回路中，常開觸點串聯在三角接觸器 KM△的線圈回路中。

工作原理

• 星形啟動階段：合上斷路器 QS，按下啟動按鈕 ST，時間繼電器 KT 和星接觸器 KMY 得電動作。KMY-1 閉合，主接觸器 KM 得電動作；KMY-2 閉合，電動機線圈處于星形接法，此時電動機每相繞組承受的電壓為 220V，啟動電流減小；KMY-3 斷開，避免三角接觸器 KM△誤動作。KM-1 閉合，實現自保；KM-3 閉合，電動機得電運轉，進入星形啟動狀態。

• 三角形運行階段：時間繼電器 KT 延時到達設定時間后，延時觸點 KT-1 斷開，星接觸器 KMY 線圈斷電，KMY-1 斷開，KM 通過 KM-2 仍然得電吸合；KMY-2 斷開，為電動機線圈處于三角形接法作準備；KMY-3 閉合，使三角接觸器 KM△得電吸合。KM△-1 斷開，停止為時間繼電器線圈供電；KM△-2 斷開，確保 KMY 不能得電誤動作；KM△-3 閉合，電動機線圈處于三角形運轉狀態，此時電動機每相繞組承受的電壓為 380V，電動機進入額定運行狀態。

• 停止過程：在三角形運轉狀態下，按下停止按鈕 SP，主接觸器 KM、星接觸器 KMY 和三角接觸器 KM△的線圈均失電跳開，電動機停止運轉。

注意事項

• 接線時要確保接線牢固，避免出現松動現象，以免產生電弧，損壞設備或引發安全事故。

• 要正確選擇斷路器、接觸器、熱繼電器等電器元件的規格，使其能夠滿足電動機的額定電流和電壓要求。

• 時間繼電器的延時時間要根據電動機的容量、負載情況等因素進行合理調整，以確保電動機能夠順利啟動和運行。
